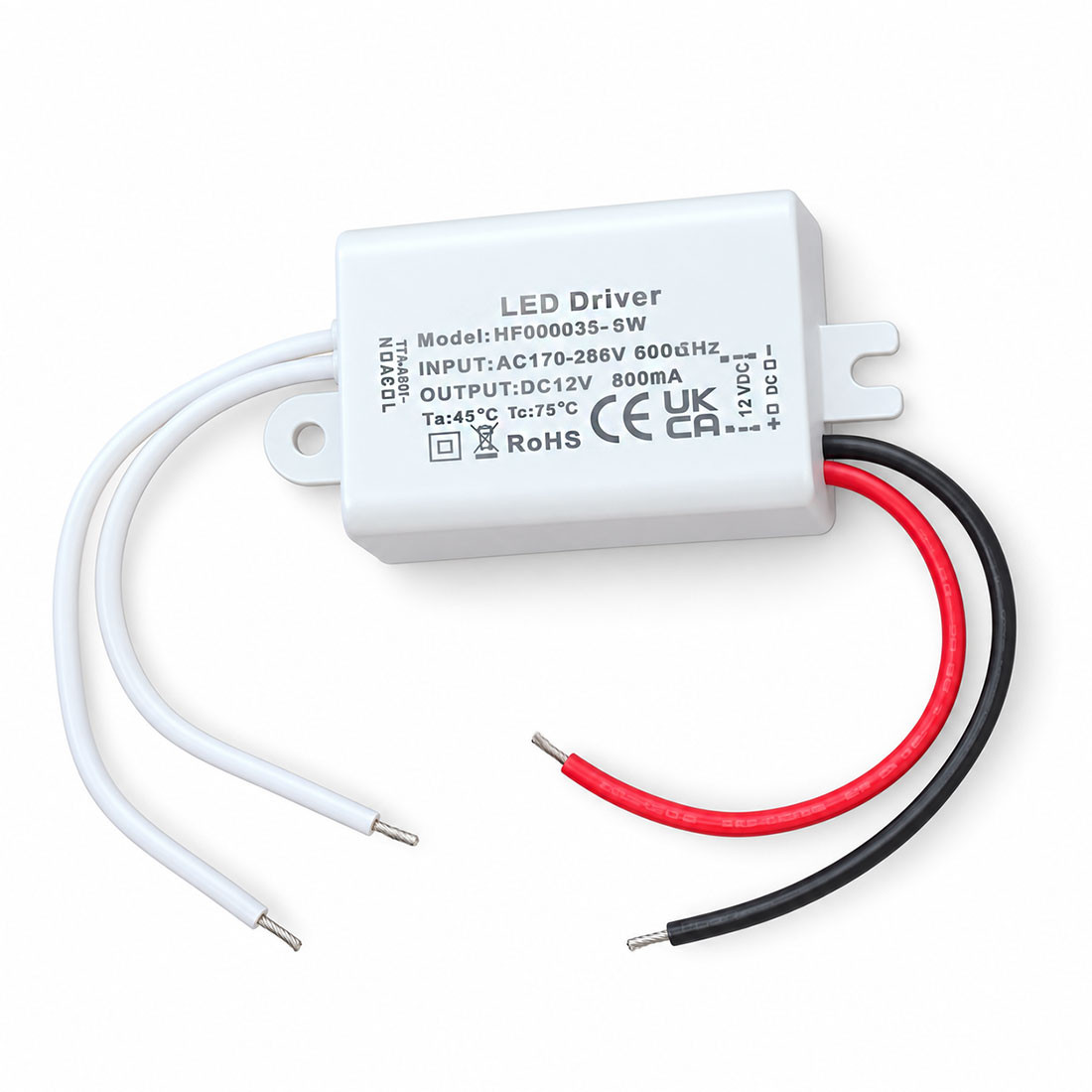

Ce mini transformateur LED 12 Volts de 6 Watts est une alimentation compacte destinée à la création et à la rénovation de petits luminaires. Il fournit une tension de 12 Volts en courant continu pour alimenter des lampes ou modules LED compatibles, dans la limite de sa puissance.

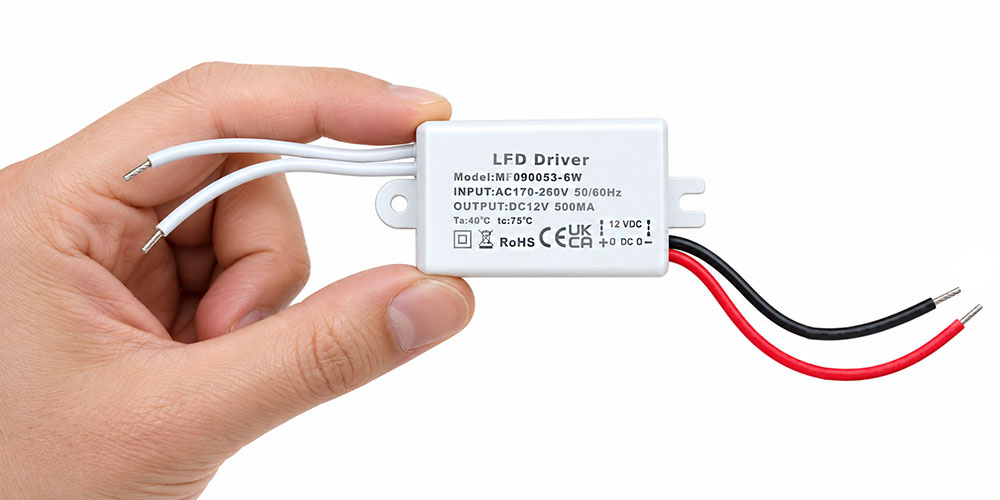

Avec un boîtier de seulement 39,3 × 27,3 × 22 mm hors pattes de fixation, il se loge facilement dans un pied de lampe, un socle ou un corps creux de luminaire, sous réserve de prévoir l’espace nécessaire aux raccordements et à la dissipation thermique. Sa longueur totale avec les pattes de fixation est de 54 mm.
La faible consommation des ampoules LED permet aujourd’hui d’utiliser de très petites alimentations, faciles à intégrer dans une lampe. L’alimentation de la source lumineuse en 12 V continu contribue à réduire le risque électrique sur cette partie du montage, tandis que les raccordements côté secteur doivent rester correctement protégés.
Ses deux pattes de fixation, l’une à trou rond et l’autre à encoche ouverte, permettent de maintenir le boîtier sur un support adapté. Les fils de sortie sont repérés : rouge pour le positif et noir pour le négatif ils seront à raccorder sur la source LED.
Caractéristiques techniques
- Type : mini alimentation pour LED 12 V DC.
- Modèle : MF090053-6W.
- Puissance : 6 W.
- Tension d’entrée : 170 à 260 V AC.
- Fréquence : 50/60 Hz.
- Tension de sortie : 12 V continu (DC).
- Courant de sortie : 500 mA (0,5 A).
- Longueur hors pattes : 39,3 mm.
- Largeur : 27,3 mm.
- Hauteur : 22 mm.
- Longueur totale avec pattes : 54 mm.
- Fixation : deux pattes intégrées au boîtier.
- Raccordement : par fils un souder ou sur bornier de connexion.
- Couleur du boîtier : blanc.
- Température ambiante indiquée (Ta) : 40 °C.
- Température du boîtier indiquée (Tc) : 75 °C.
- Classe d'isolation : double isolation.
- Certification : CE, UKCA et RoHS.
Conseils d’intégration : vérifiez que les sources LED utilisées acceptent une alimentation en 12 V continu et que leur puissance cumulée ne dépasse pas 6 Watts on préconise généralement Une puissance consommée 15% inférieure.
Respectez la polarité, isolez les raccordements et prévoyez une dissipation thermique suffisante dans le luminaire. Le raccordement au secteur doit être effectué hors tension par une personne compétente.
