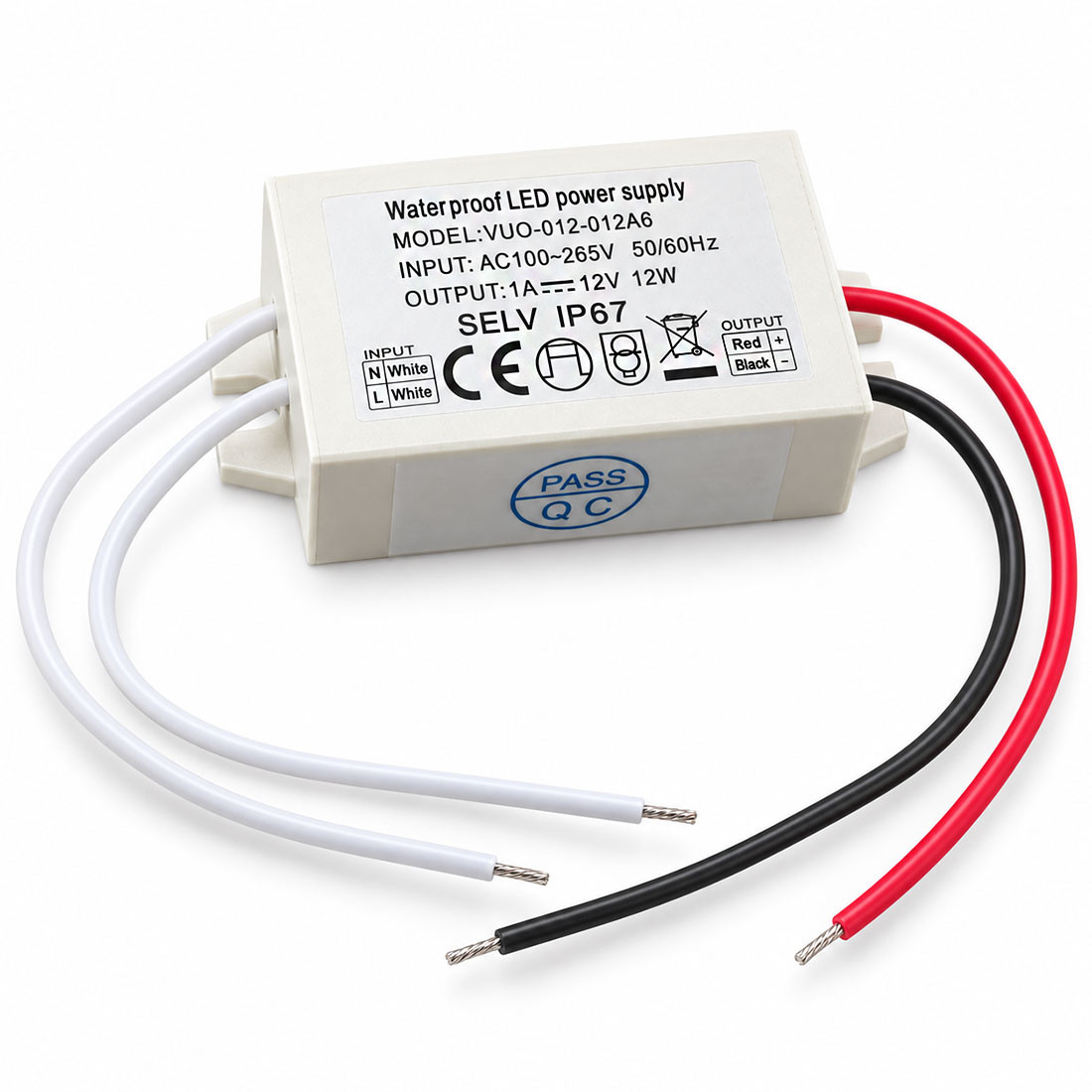

Mini transformateur LED étanche IP67 – 12 V – 12 W
Cette mini alimentation LED 12 V étanche IP67 est destinée à la création et à la rénovation de petits luminaires. Elle délivre une tension de 12 V en courant continu, pour une puissance de 12 W et un courant maximal de 1 A.

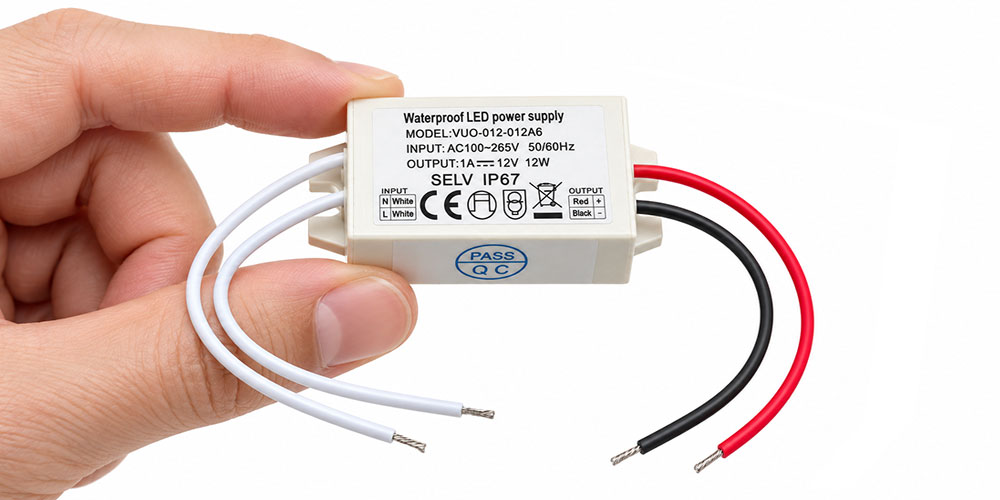

Un format compact pour pied de lampe et corps creux
Son boîtier mesure seulement 47 mm de longueur, 29 mm de largeur et 20 mm de hauteur, hors pattes de fixation. Ce faible encombrement facilite son intégration dans un pied de lampe, un socle ou le corps creux d’un luminaire, en prévoyant l’espace nécessaire aux raccordements et à la dissipation thermique. Deux pattes permettent sa fixation sur un support adapté.
La faible consommation des ampoules LED permet d’utiliser de petites alimentations, faciles à intégrer dans une lampe. L’alimentation de la source lumineuse en 12 V continu contribue à réduire le risque électrique sur cette partie du montage. Les connexions côté secteur doivent rester correctement isolées et protégées.
Protection IP67 et sortie très basse tension SELV
L’indice IP67 indiqué sur le boîtier désigne une protection contre la pénétration de poussière et contre les effets d’une immersion temporaire dans les conditions d’essai prévues. Il ne signifie pas que le produit peut être utilisé en permanence sous l’eau. Les fils et leurs raccordements nécessitent une protection adaptée à l’environnement du montage.
La mention SELV signifie « très basse tension de sécurité ». Elle indique une sortie conçue pour être séparée électriquement du secteur. Une installation adaptée est nécessaire pour conserver cette protection dans le luminaire.
Caractéristiques techniques
| Modèle indiqué | VUO-012-012A6 |
|---|---|
| Puissance | 12 W |
| Tension d’entrée | 100 à 265 V AC – 50/60 Hz |
| Tension de sortie | 12 V continu (DC) |
| Courant maximal de sortie | 1 A |
| Indice de protection indiqué | IP67 |
| Mention de sécurité | SELV |
| Dimensions du boîtier hors pattes | Longueur 47 × largeur 29 × hauteur 20 mm |
| Fixation | Deux pattes intégrées |
| Fils d’entrée | Deux fils blancs |
| Fils de sortie | Rouge : positif (+) ; noir : négatif (−) |
| Couleur du boîtier | Blanc |
Conseils pour intégrer cette alimentation dans une lampe
Vérifiez que vos lampes, modules ou rubans LED acceptent une alimentation en 12 V DC. Leur puissance cumulée doit être légèrement inférieur aux 12 W d'environ 15% pour que le transformateur ne soit pas sur une charge maximale; respectez également les préconisations de leurs fabricants pour le dimensionnement de l’alimentation.
Fixez le boîtier sur un support adapté, respectez la polarité de sortie et prévoyez une dissipation thermique suffisante. L’indice IP67 de l’alimentation ne rend pas automatiquement le luminaire et ses raccordements étanches. Le raccordement au secteur doit être réalisé hors tension par une personne compétente.
